Conseils éclairage

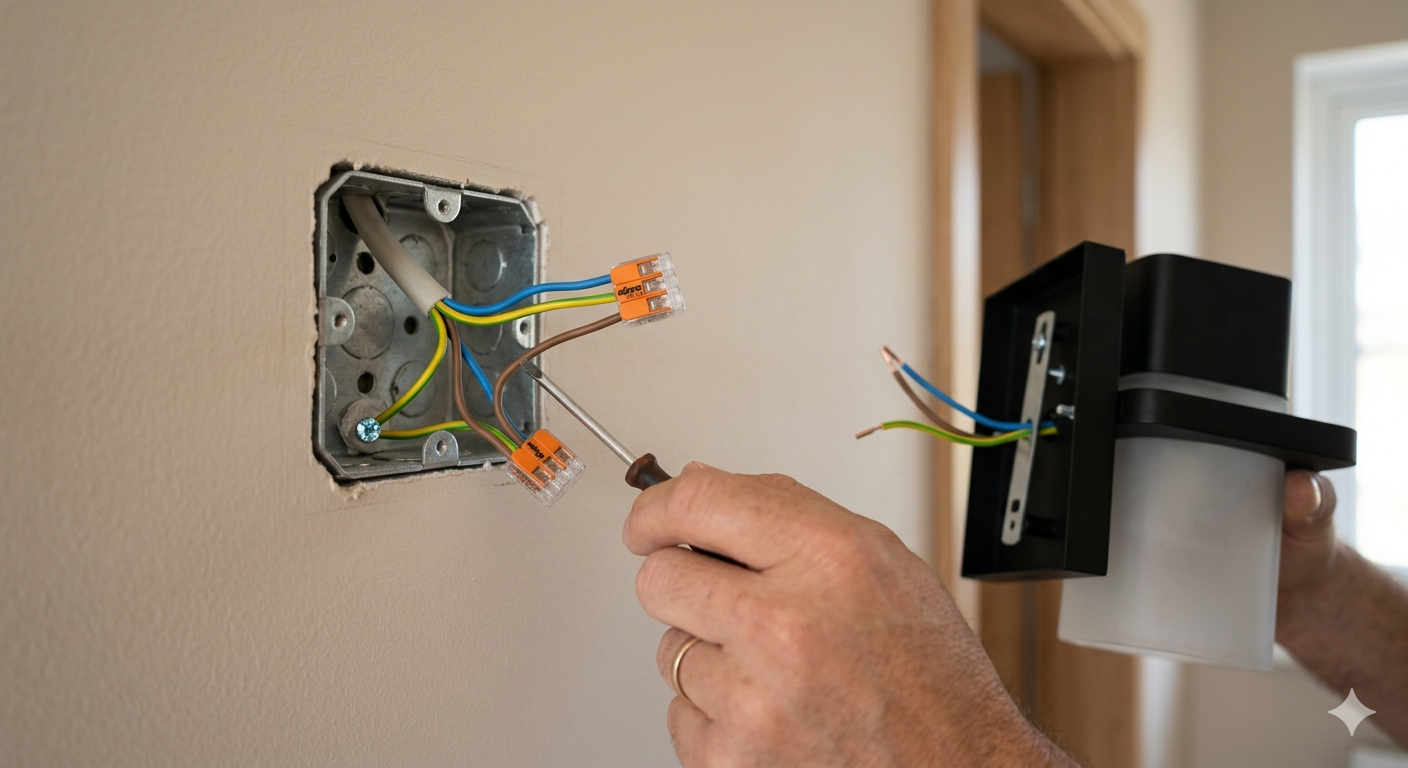

Comment brancher une applique murale soi-même sans risque
Quel fil va où pour brancher une applique murale : phase, neutre et terre, applique à 2 ou 3 fils, avec interrupteur ou LED intégrée. Un tableau des cas courants, les étapes dans l'ordre et les situations où il vaut mieux appeler un électricien.
Sommaire 10 parties
- 01Ce qu'il vous faut avant de commencer
- 02Étape 1 : coupez le courant et vérifiez l'absence de tension
- 03Étape 2 : comment repérer les fils qui sortent du mur ?
- 04Étape 3 : que vous indique le bornier de l'applique ?
- 05Étape 4 : dénudez les fils et choisissez vos bornes
- 06Étape 5 : quel fil va où selon votre cas ?
- 07Étape 6 : rangez les fils, fixez l'applique et testez
- 08Comment brancher une applique murale avec interrupteur ?
- 09Comment brancher une applique LED ?
- 10Questions fréquentes
En bref pour brancher une applique murale, coupez le circuit au tableau, vérifiez l'absence de tension, puis reliez les fils un par un : la phase du mur (marron, rouge ou noir) à la borne L, le neutre bleu à la borne N et le fil vert et jaune à la borne de terre ⏚ si l'applique en a une. Une applique à 2 fils (classe II) se branche sans terre : le fil de terre du mur reste alors isolé dans le boîtier. Le seul cas courant à ne pas faire seul : une applique à 3 fils sur un mur qui n'a pas de fil de terre.
Ce guide traite uniquement du raccordement des fils, avec ou sans interrupteur, avec ou sans LED intégrée. Pour la pose de la platine et le boîtier, voyez comment installer une applique murale sur un boîtier DCL. Si un fil vous semble abîmé ou impossible à identifier, arrêtez-vous et faites appel à un électricien qualifié.
Ce qu'il vous faut avant de commencer
- Un vérificateur d'absence de tension (VAT)il indique de façon fiable s'il reste du courant. Le tournevis testeur n'en est pas un : il peut rester éteint alors qu'un fil est encore sous tension.
- Un tournevis isolé pour les bornes à vis et la platine.
- Une pince à dénuder, plus sûre qu'un cutter pour ne pas entailler le cuivre.
- Des bornes de connexionbornes automatiques à levier ou dominos, adaptées à la section des fils (en général 1,5 mm² sur un circuit d'éclairage).
- Une lampe frontale, car la pièce sera peut-être dans le noir.
- Votre téléphone, pour photographier l'ancien branchement avant de le défaire.
- La notice de l'applique, qui indique sa classe électrique et le rôle de chaque fil.
Étape 1 : coupez le courant et vérifiez l'absence de tension

Abaissez le disjoncteur du circuit d'éclairage concerné, ou le disjoncteur général si les circuits ne sont pas repérés. Éteindre l'interrupteur de la pièce ne suffit pas : selon le câblage, un fil du boîtier peut rester sous tension. Faites ensuite l'autotest du VAT, puis contrôlez les fils du mur deux à deux : phase et neutre, phase et terre, neutre et terre. Tant qu'il signale une tension, ne touchez à rien.
Dans un logement neuf, les circuits sont protégés par des dispositifs différentiels de 30 mA au plus, exigés par l'arrêté du 3 août 2016 sur les installations électriques des logements. Ce n'est jamais une raison de travailler sous tension.
Étape 2 : comment repérer les fils qui sortent du mur ?

Deux couleurs sont imposées par la norme NF C 15-100 : le neutre est toujours bleu (bleu clair) et la terre toujours vert et jaune. La couleur de la phase est libre, à condition de ne pas être bleue, verte, jaune ni vert et jaune, et d'être « cohérente et identifiable », comme le rappelle la FAQ de Promotelec sur la couleur des fils.
| Fil | Couleur au mur | Couleur sur l'applique | Repère sur le bornier |
|---|---|---|---|
| Phase (ou retour d'interrupteur) | Marron, rouge ou noir le plus souvent ; jamais bleu ni vert et jaune | Marron, parfois noir | L |
| Neutre | Bleu | Bleu | N |
| Terre | Vert et jaune | Vert et jaune (absent en classe II) | ⏚ ou PE |
Deux pièges fréquents. Dans un logement ancien, les fils peuvent être de la même couleur ou décolorés : ne devinez pas, faites-les identifier par un électricien. Et si un luminaire était déjà branché là, photographiez son raccordement avant de le défaire : vous saurez quel fil allait où.
Étape 3 : que vous indique le bornier de l'applique ?

Retournez l'applique ou ouvrez sa platine. Vous y trouverez l'un de ces trois montages :
- Un bornier à 3 bornes marquées L, N et ⏚ (ou PE) : l'applique est de classe I, sa partie métallique doit être reliée à la terre.
- Un bornier à 2 bornes, L et N, souvent avec le symbole d'un double carré sur l'étiquette ou la notice : l'applique est de classe II, à double isolation, et ne se raccorde pas à la terre.
- Des fils souples qui sortent de la platinemarron pour la phase, bleu pour le neutre, vert et jaune pour la terre s'il y en a un.
Étape 4 : dénudez les fils et choisissez vos bornes

Dénudez chaque fil sur la longueur indiquée sur la borne, souvent gravée sur son côté : aucun cuivre ne doit dépasser une fois le fil en place. Le fil rigide du mur entre tel quel ; le fil souple de l'applique se torsade avant d'être inséré. Un seul fil par entrée de borne.
Bornes automatiques ou domino ? Les bornes automatiques à levier (souvent appelées « Wago », du nom d'un fabricant) acceptent les fils rigides comme les fils souples, et leur boîtier transparent montre si le cuivre est bien entré. Les bornes à enfoncer sans levier sont surtout prévues pour le fil rigide : lisez leur emballage avant d'y glisser un fil souple. Le domino convient aussi : serrez bien, puis tirez légèrement sur chaque fil pour vérifier qu'il tient. Jamais de fils simplement torsadés et entourés de ruban adhésif : la connexion chauffe et se desserre.
Étape 5 : quel fil va où selon votre cas ?
Ce tableau sert de schéma électrique pour les cas courants :
| Au mur | Sur l'applique | Branchement |
|---|---|---|
| 2 fils : phase et neutre | 2 fils ou bornes L et N (classe II) | Phase → L, neutre bleu → N. C'est le cas le plus simple. |
| 3 fils : phase, neutre et terre | 2 fils ou bornes L et N (classe II) | Phase → L, neutre → N. La terre reste dans le boîtier, son extrémité isolée dans une borne seule. |
| 3 fils : phase, neutre et terre | 3 fils ou bornes L, N et ⏚ (classe I) | Phase → L, neutre → N, vert et jaune → ⏚. |
| 2 fils, sans terre | 3 fils ou borne ⏚ (classe I) | Ne branchez pas en l'état : faites ajouter une terre par un électricien, ou choisissez une applique de classe II. |
| 4 fils ou plus | Tous modèles | Reproduisez l'ancien branchement photographié ; sans photo ni repère fiable, faites appel à un électricien. |
Applique à 2 fils : le branchement le plus courant
Reliez le fil marron de l'applique à la phase du mur dans une même borne, puis les deux fils bleus dans une autre. Si l'applique a un bornier L et N, insérez directement la phase du mur en L et le neutre en N.
Applique à 2 fils sur un mur à 3 fils : que faire du fil de terre ?
Ne coupez pas le fil vert et jaune et ne le reliez à aucun autre fil. Placez son extrémité dans une borne seule et laissez-le dans le boîtier : il resservira si vous posez un jour une applique de classe I à cet endroit.
Applique à 3 fils : la terre en plus
Branchez la phase et le neutre comme ci-dessus, puis le fil vert et jaune du mur sur la borne marquée ⏚ ou PE, parfois une vis sur la partie métallique de la platine. Sur une applique en métal, cette liaison est indispensable : c'est elle qui fait déclencher le différentiel en cas de défaut.
Applique à 3 fils sur un mur sans terre
C'est le cas où il ne faut pas improviser. Branchée sans terre, une applique de classe I perd sa protection : en cas de défaut d'isolement, sa partie métallique peut devenir dangereuse au toucher. Deux solutions : faire tirer un conducteur de terre par un électricien, ou choisir un modèle de classe II.
4 fils au mur : d'où vient le fil en plus ?
Un quatrième fil est souvent un second retour d'interrupteur (double allumage) ou un fil qui repart alimenter un autre point lumineux. Le relier au hasard peut priver un autre point de courant ou laisser l'applique allumée en permanence : reproduisez le montage d'origine, ou laissez un électricien identifier chaque fil.
À ne jamais faire : relier la phase et le neutre dans la même borne, ou la terre à la phase ou au neutre. Le court-circuit est immédiat à la remise sous tension, et une terre mal raccordée peut mettre la carcasse de l'applique sous tension.
Étape 6 : rangez les fils, fixez l'applique et testez
Repliez les fils sans les écraser dans le boîtier d'encastrement, puis fixez la platine et le corps de l'applique selon sa notice, sans pincer aucun fil contre le mur. Mettez l'ampoule en place si l'applique n'a pas de LED intégrée, sans dépasser la puissance maximale indiquée.
Remettez le disjoncteur et actionnez l'interrupteur. Si rien ne s'allume, recoupez le courant et contrôlez l'ampoule, puis chaque fil dans sa borne. Si le disjoncteur saute, ne le réarmez pas en boucle : un fil est presque toujours mal placé ou un cuivre dépasse. Si la lumière clignote ou reste faiblement allumée une fois éteinte, voyez pourquoi une applique murale clignote : un faux contact ou un variateur inadapté en sont des causes fréquentes.
Comment brancher une applique murale avec interrupteur ?
L'applique est commandée par un interrupteur mural. Rien ne change côté applique : le fil qui arrive de l'interrupteur, appelé retour lampe, se branche en L, et le neutre en N. Ce montage suppose que l'interrupteur coupe la phase : c'est le cas des interrupteurs simples et va-et-vient, qui ne coupent que la phase pour répondre à la norme française, comme l'explique la FAQ de Legrand sur les interrupteurs. Si une applique LED reste faiblement allumée interrupteur éteint, le neutre est peut-être coupé à la place de la phase : faites vérifier le câblage.
L'applique a son propre interrupteur (bouton, tirette ou interrupteur sur le câble). Il est déjà câblé à l'intérieur : elle se branche exactement comme une applique sans interrupteur. Si le point est aussi commandé par un interrupteur mural, celui-ci doit rester sur marche. L'applique spot orientable tube, en acier, existe par exemple avec ou sans interrupteur (230 V, culot GU10) : dès 39 €, 45 € avec interrupteur (prix relevé en novembre 2026).
Comment brancher une applique LED ?
Une applique à LED intégrée se branche comme les autres : phase en L, neutre en N, terre si elle a une borne ⏚. La différence vient parfois d'un petit boîtier d'alimentation, le « driver », qui transforme le 230 V en basse tension pour les LED. Son côté entrée, marqué AC, 230 V ou L et N, se raccorde aux fils du mur ; son côté sortie, marqué + et −, est déjà relié aux LED et ne doit jamais recevoir les fils du mur.
Ne placez une applique LED derrière un variateur que si sa fiche la dit compatible (« dimmable »), sinon elle risque de clignoter ou de grésiller. L'applique murale LED minimaliste, en aluminium et acrylique, a par exemple une LED intégrée : aucune ampoule à acheter, dès 35 € (prix relevé en novembre 2026).
Questions fréquentes
Quel fil va sur la borne L et lequel sur la borne N ?
La borne L reçoit la phase : au mur, le fil marron, rouge ou noir, ou le retour lampe qui vient de l'interrupteur. La borne N reçoit le neutre, toujours bleu. Le fil vert et jaune va uniquement sur la borne de terre ⏚. Si les couleurs de votre installation ne suivent pas ce code, ne raisonnez pas par élimination : faites identifier les fils par un électricien avant de brancher.
Peut-on brancher une applique murale sans fil de terre ?
Oui, si l'applique est de classe II : elle n'a que deux fils ou deux bornes, L et N, et porte souvent le symbole du double carré. Une applique de classe I, avec une borne de terre, ne doit pas être branchée sur un point sans terre, surtout si elle est en métal. Dans ce cas, faites ajouter une terre par un électricien ou choisissez un autre modèle.
Peut-on brancher une applique murale sur une prise ?
Oui, si elle est vendue avec un câble et une fiche : elle se branche alors comme une lampe. Une applique prévue pour un raccordement au mur peut parfois recevoir un cordon avec fiche et interrupteur, si sa platine le permet ; avec une borne de terre, il faut un cordon à trois fils et une fiche avec terre. Sans aucun branchement, les appliques murales sans fil fonctionnent sur batterie, piles ou panneau solaire.
Faut-il un électricien pour brancher une applique murale ?
Pas forcément pour remplacer une applique sur un point existant, si les fils sont identifiables et le courant coupé. Appelez un électricien qualifié dès qu'il manque la terre pour une applique de classe I, qu'il y a plus de trois fils ou que les couleurs sont douteuses. Créer un nouveau point lumineux relève d'une installation neuve ou d'une extension, couverte par la norme NF C 15-100 présentée par Promotelec.
Pourquoi le disjoncteur saute-t-il à la remise sous tension ?
Le plus souvent, un fil touche ce qu'il ne devrait pas : un cuivre qui dépasse d'une borne, un fil pincé par la platine, ou une inversion entre terre et neutre, qui fait alors déclencher le différentiel. Recoupez le courant, vérifiez chaque borne et le passage des fils derrière la platine. Si le disjoncteur saute encore, n'insistez pas et faites appel à un électricien.
